公稱通徑： DN15～DN250
適用溫度： -20℃～220℃
閥體材質： 不銹鋼
球體材質： 不銹鋼
密封圈： 15%GF+PTFE
過濾網： 304不銹鋼
O型圈： EPDM三元乙丙橡膠
技術標準
1.兩片式結構、承載防噴閥桿，全通徑設計，減少流體阻力。

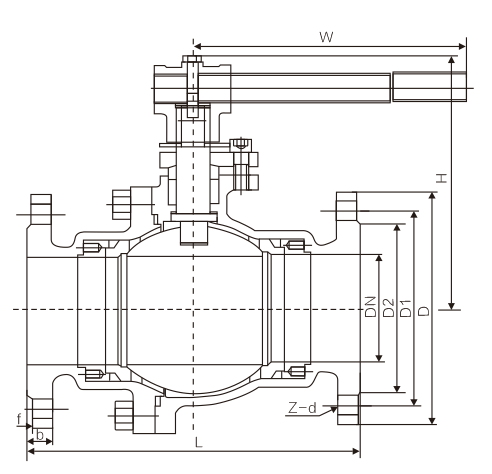

主要外形尺寸
| 公稱通徑 DN | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
| L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
| H | 59 | 63 | 75 | 95 | 142 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 400 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| WT（kg） | 2.5 | 3 | 5 | 7 | 15 | 19 | 19 | 33 | 58 | 93 | 160 |
